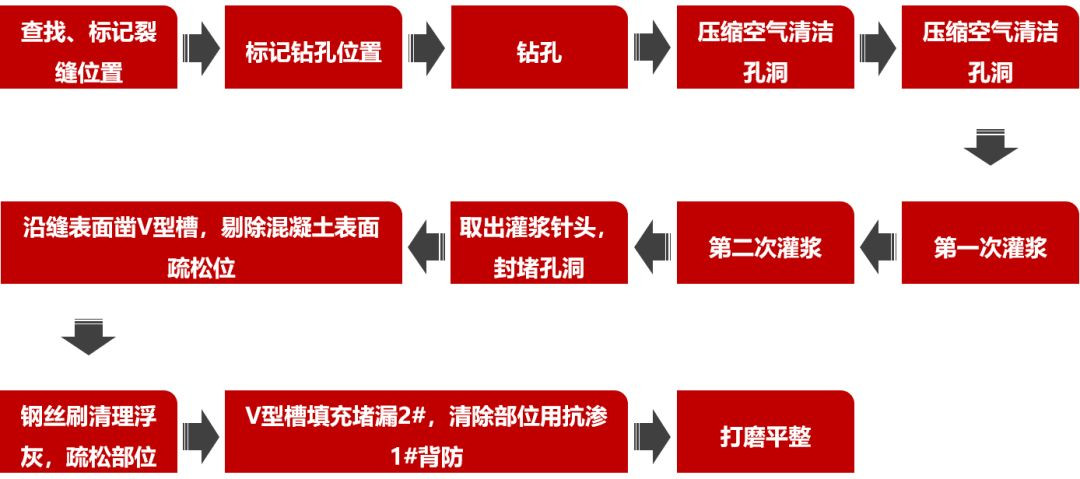

一、工艺图
二、历程详解

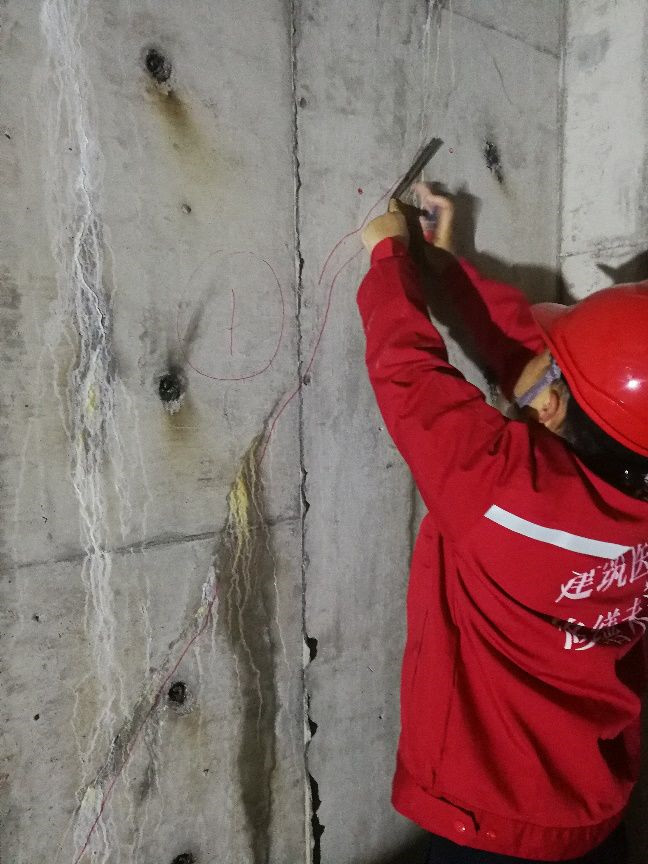

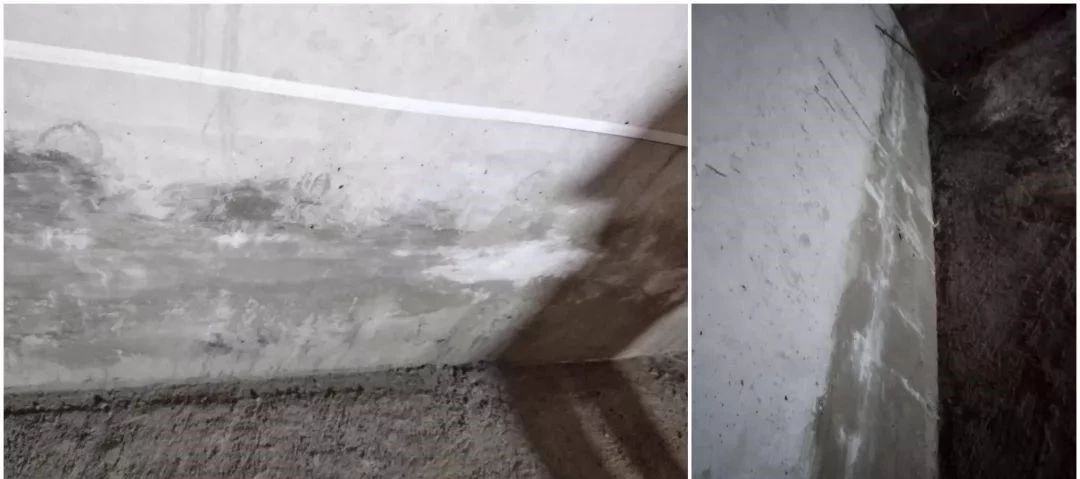

查找、标记裂痕位置
裂痕是外在的体现形式。查找、标记裂痕时应该在混凝土外貌。即若是有饰面层、腻子层等滋扰层时 ，应该先期扫除。
标记钻孔位置

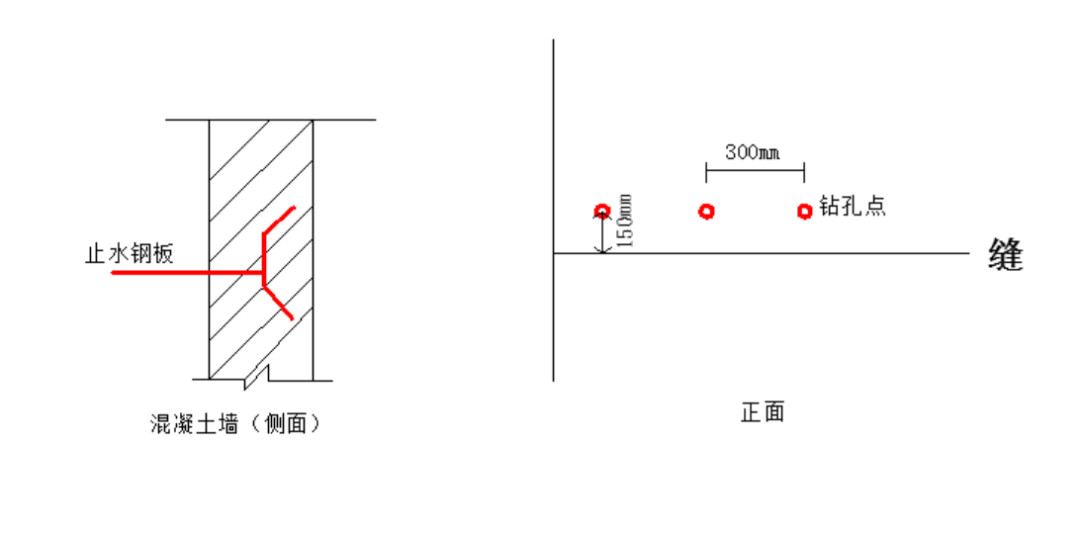

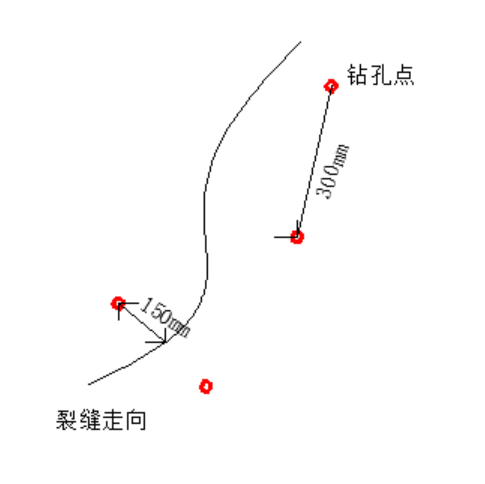

混凝土裂痕钻孔位置示意图

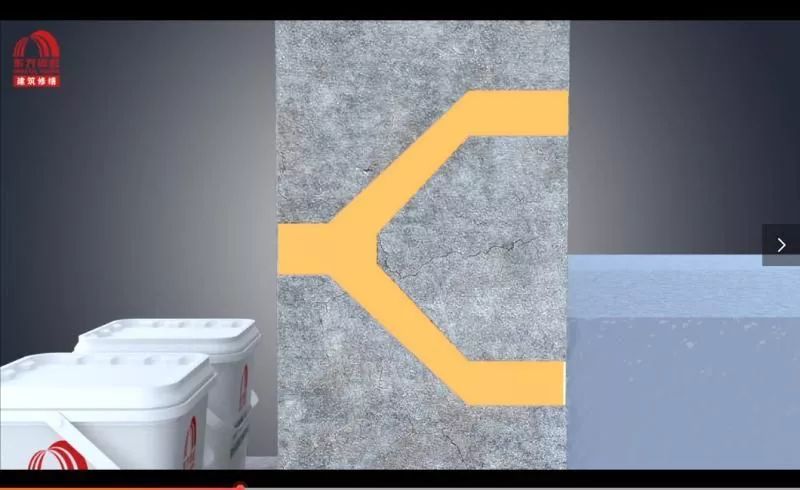

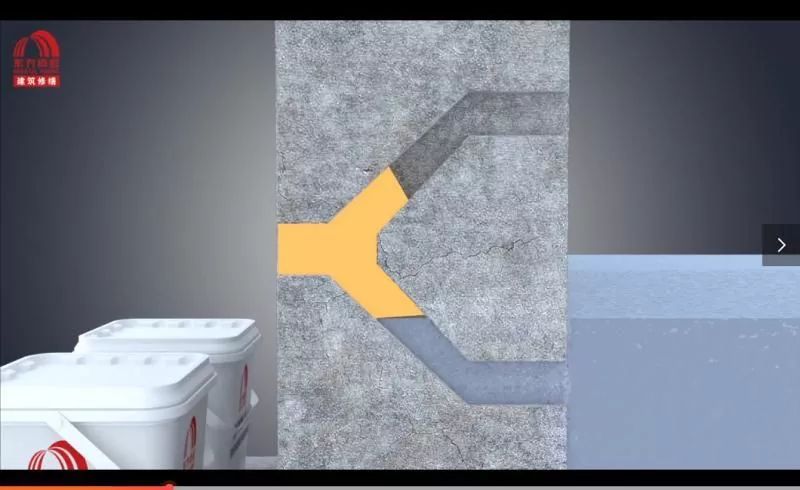

止水钢板引发的裂痕钻孔示意图
钻孔的位置宜漫衍在裂痕两侧�？拙嗔押�15cm ，孔之间距离30cm ，呈梅花状交织排布。针对差别的裂痕接纳差别的位置钻孔�；炷亮押� ，两侧钻孔；有止水钢板的施工缝 ，单侧钻孔。
钻孔

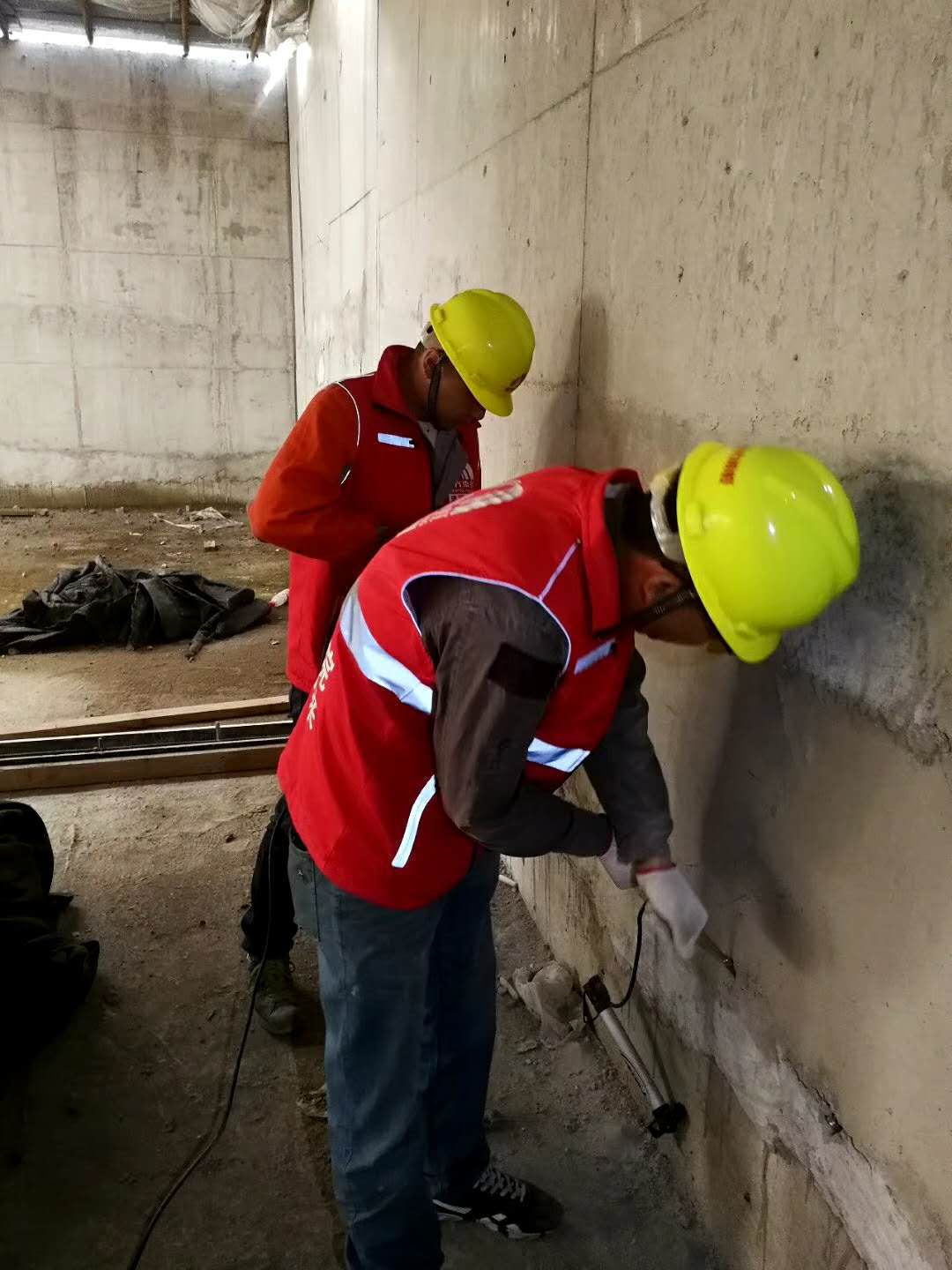

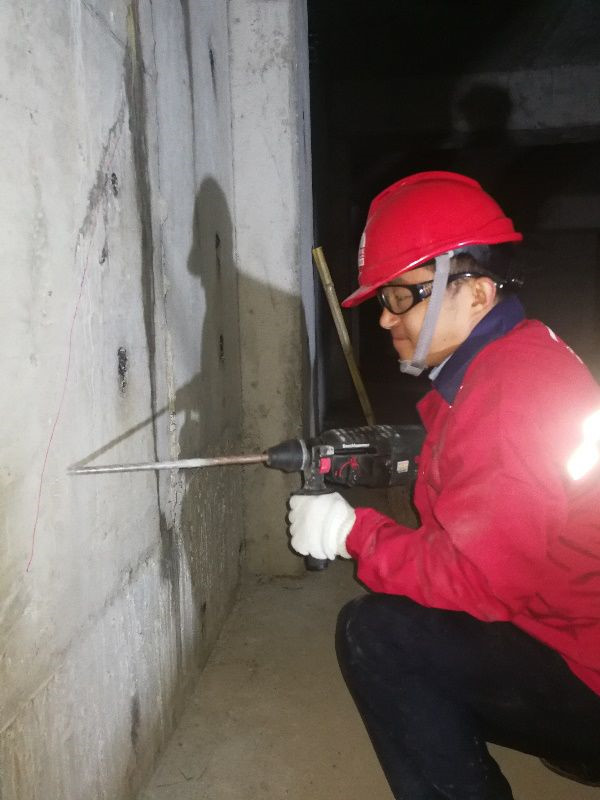

钻孔作业
在标记的位置钻孔。钻孔的偏向 ，朝向裂痕 ，笔直混凝土外貌45°倾斜交织钻孔。钻孔用钻头直径宜为14mm（凭证灌浆针头直径调解）。钻孔深度混凝土厚度 1/2 至 2/3 处。
压缩空气清洁孔洞
改装后的打气筒
清洁作业
钻孔历程中 ，难免在孔洞中留有浮灰。浮灰会影响灌浆质料与下层混凝土的粘结强度 ，以是必需扫除。使用压缩空气清洁孔洞。最简朴的步伐是用打气筒（去除夹口）直接打气整理。
装置灌浆针头

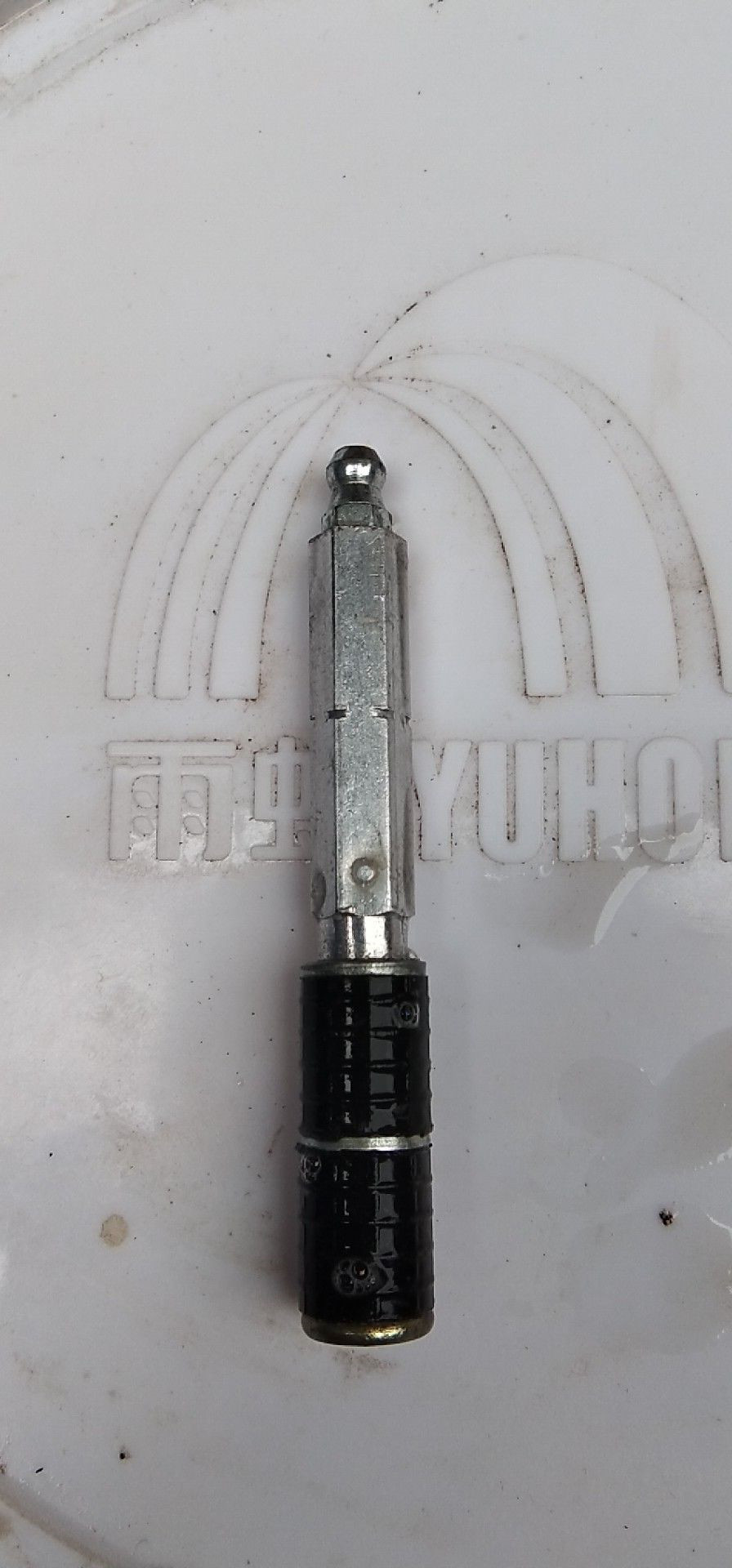

灌浆针头
装置针头作业
装置灌浆针头。用手塞入孔洞 ，然后用套筒扳手拧紧。
第一次灌浆

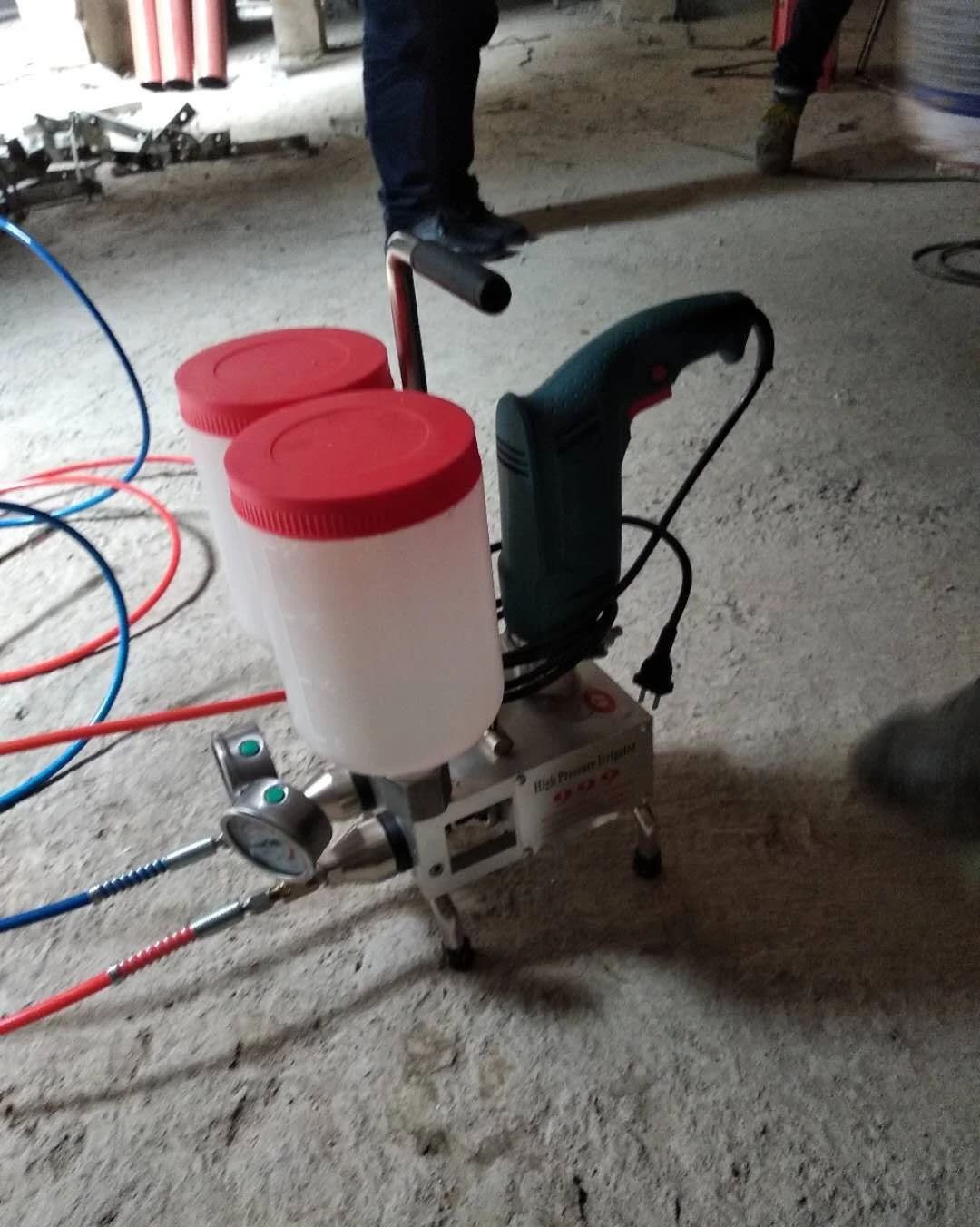

灌浆机

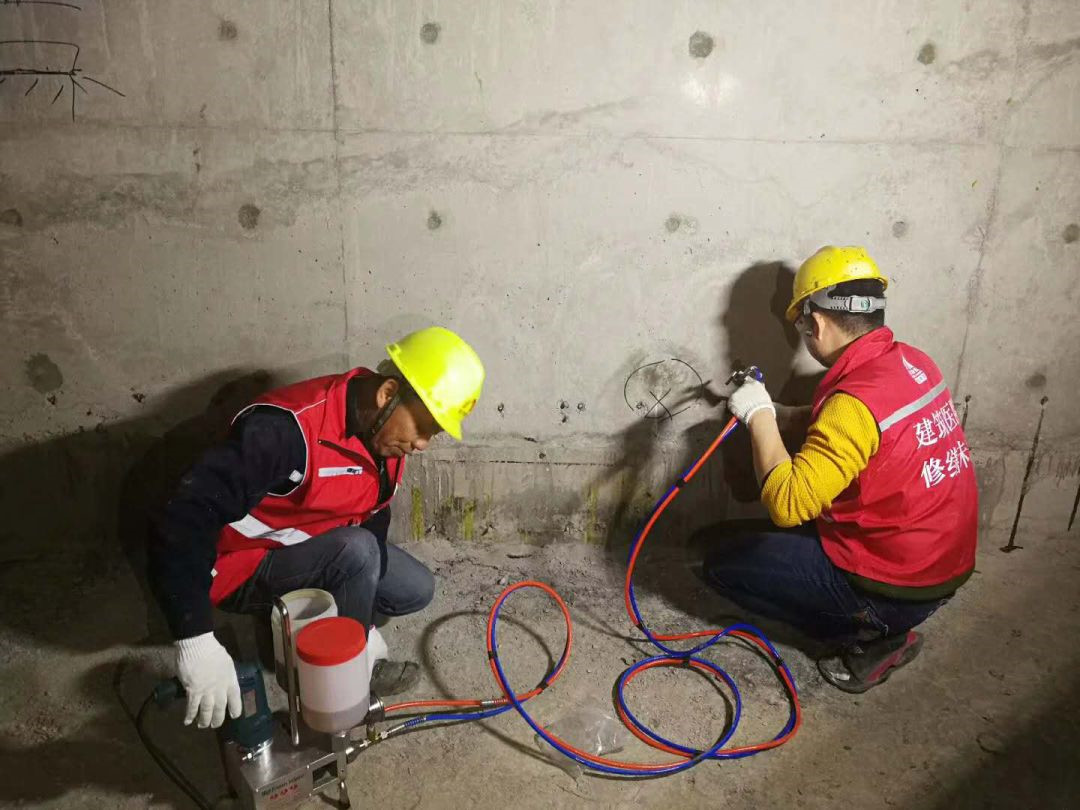

灌浆作业

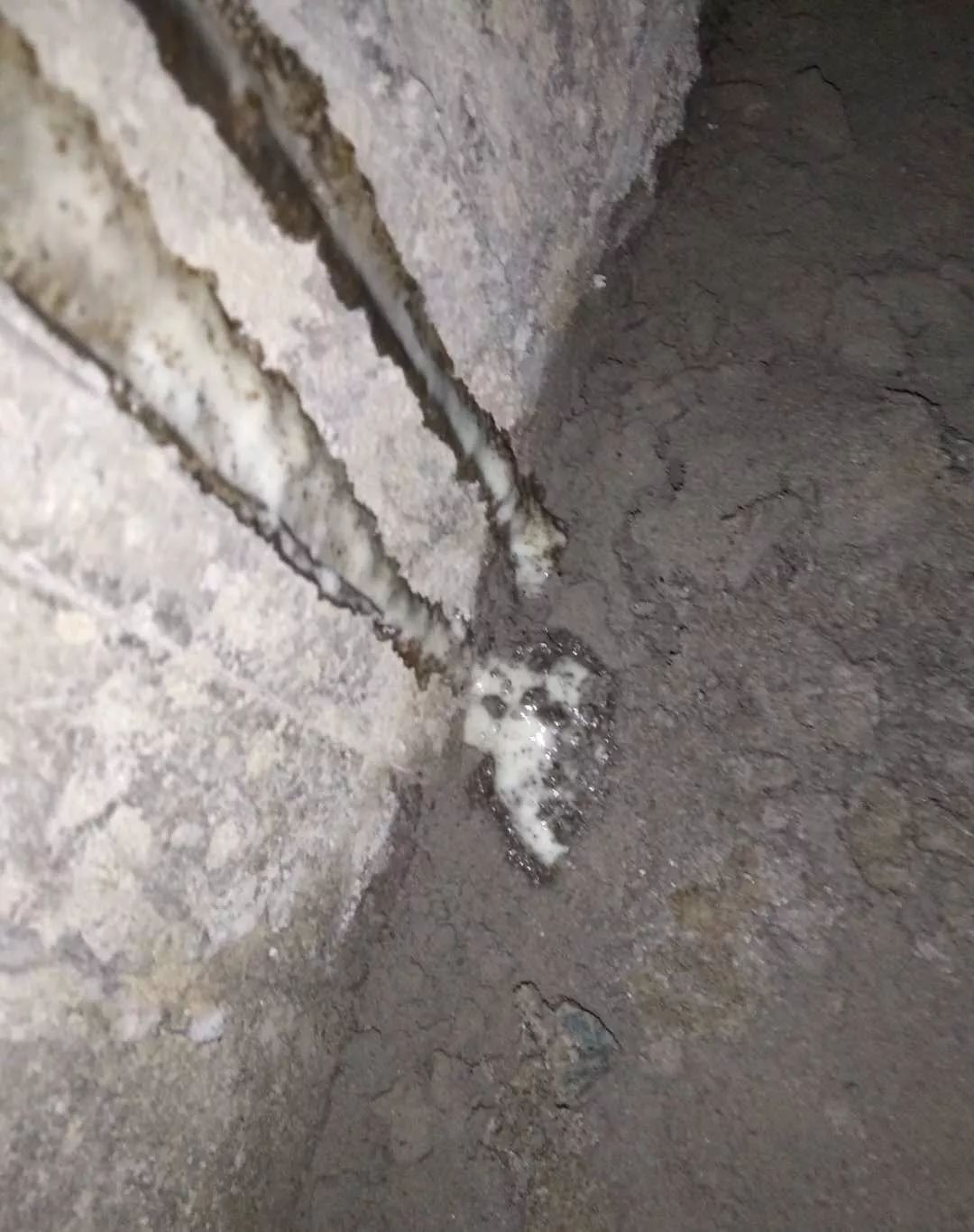

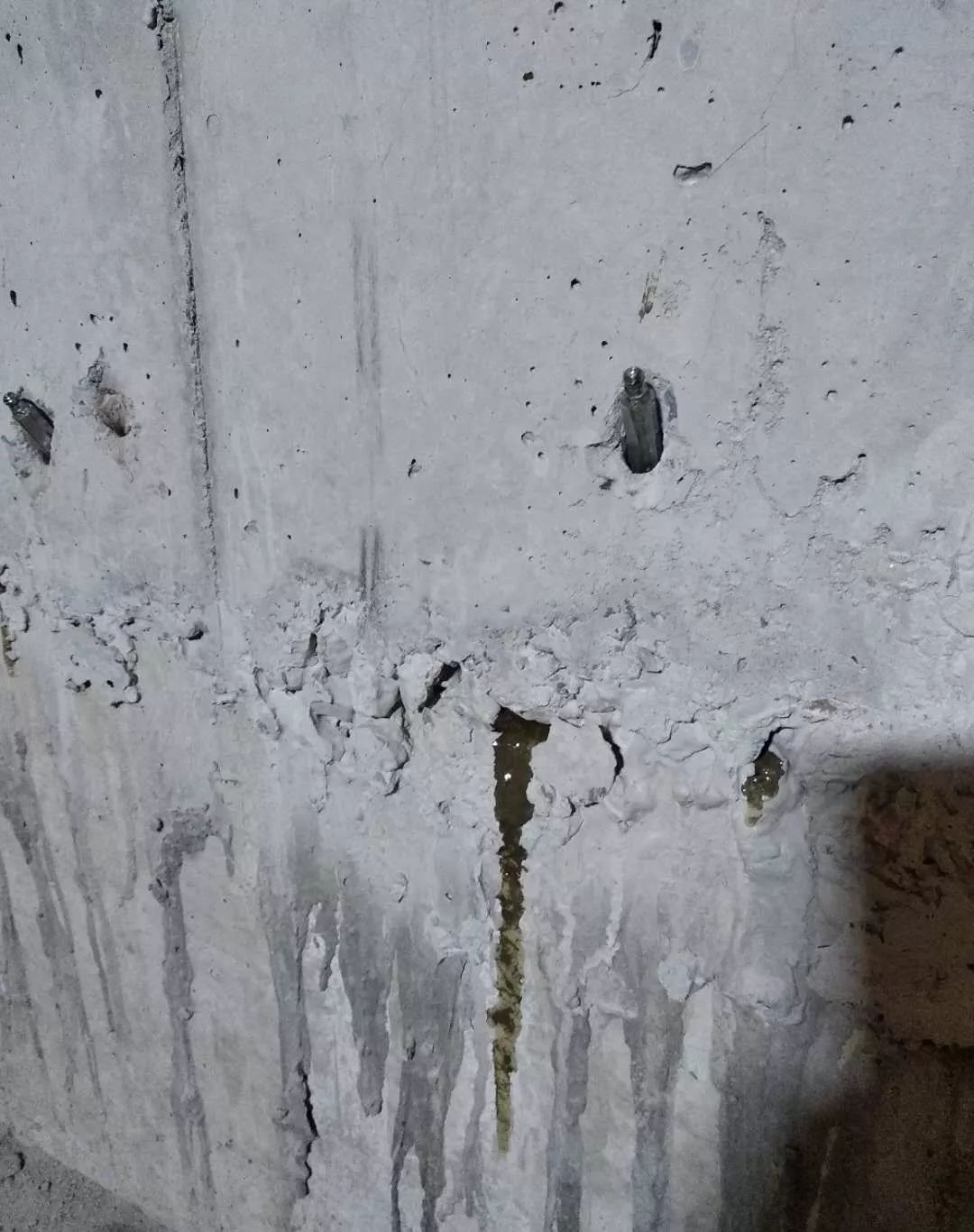

第一次灌浆效果
灌浆接纳的是CG-P105。这款质料 ，遇水发泡 ，不遇水自固化密实。
由于灌浆料粘度较大 ，灌浆机械宜接纳斗式灌浆机 ，而非吸管式。不然容易由于粘度大 ，吸不动。双液或单液灌浆机的选择 ，随机而定。由于固化时间的问题 ，推荐使用双液灌浆机。加料利便 ，阻止由于突发情形 ，造成搅拌好的灌浆料报废。
双液灌浆机灌浆作业时 ，需要关注白料黑料的配比。由于自重和粘度差别 ，黑料的下料速率相对较慢 ，在液面高度控制上应当适当区别。
灌浆作业 ，速率宜慢。每次开动灌浆机开关 ，3秒左右就应该停下。然后多次重复 ，直到有浆料从裂痕中溢出。需要说明的是 ，灌浆的目的是让灌浆料流动渗透到裂痕处填塞 ，而非从灌浆孔溢出。以是灌浆速率要慢 ，要有中止（给浆料有渗透的时间） ，每次压力不宜加的过大。灌浆压力宜控制在 0.15-0.2Mpa。
第二次灌浆

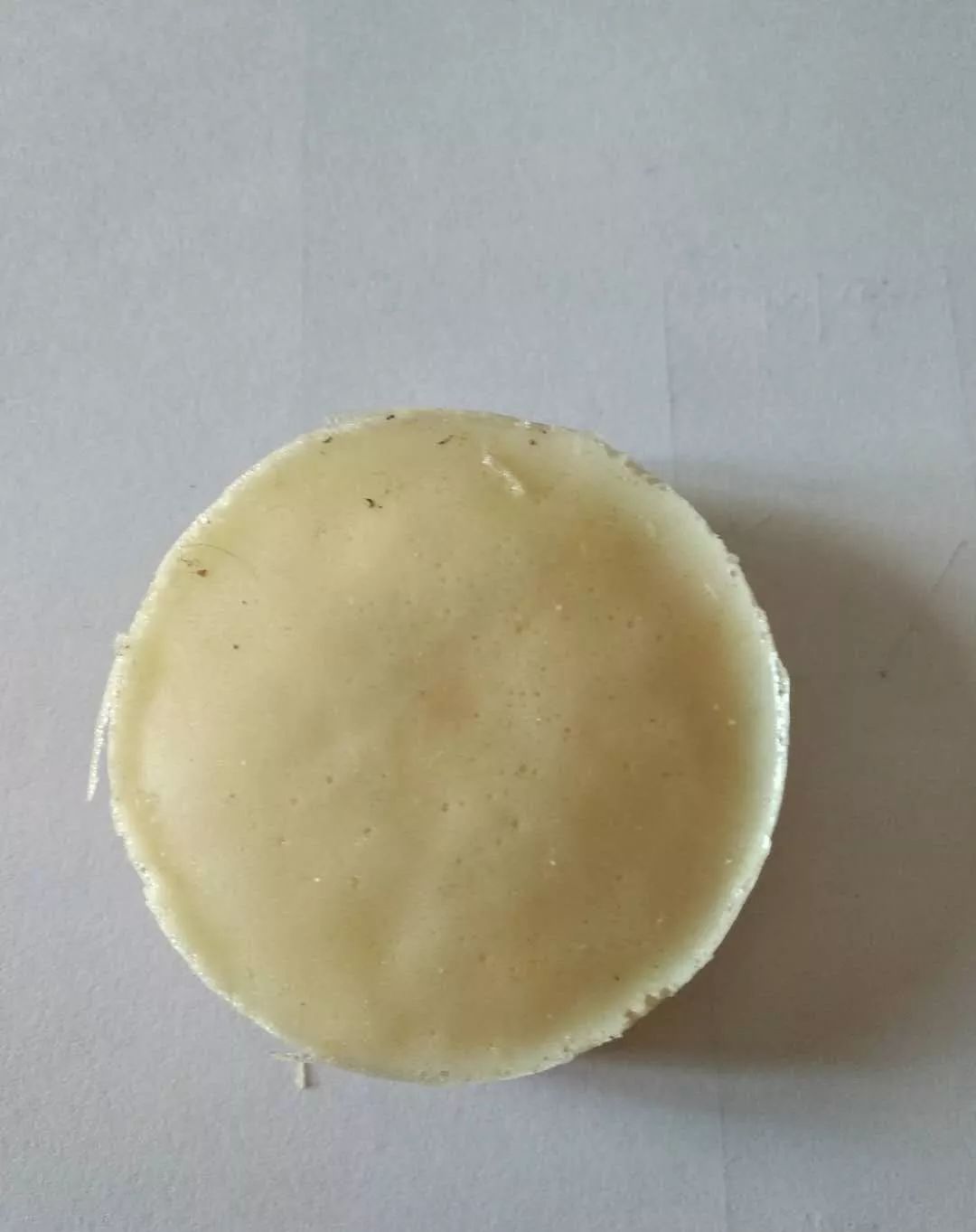

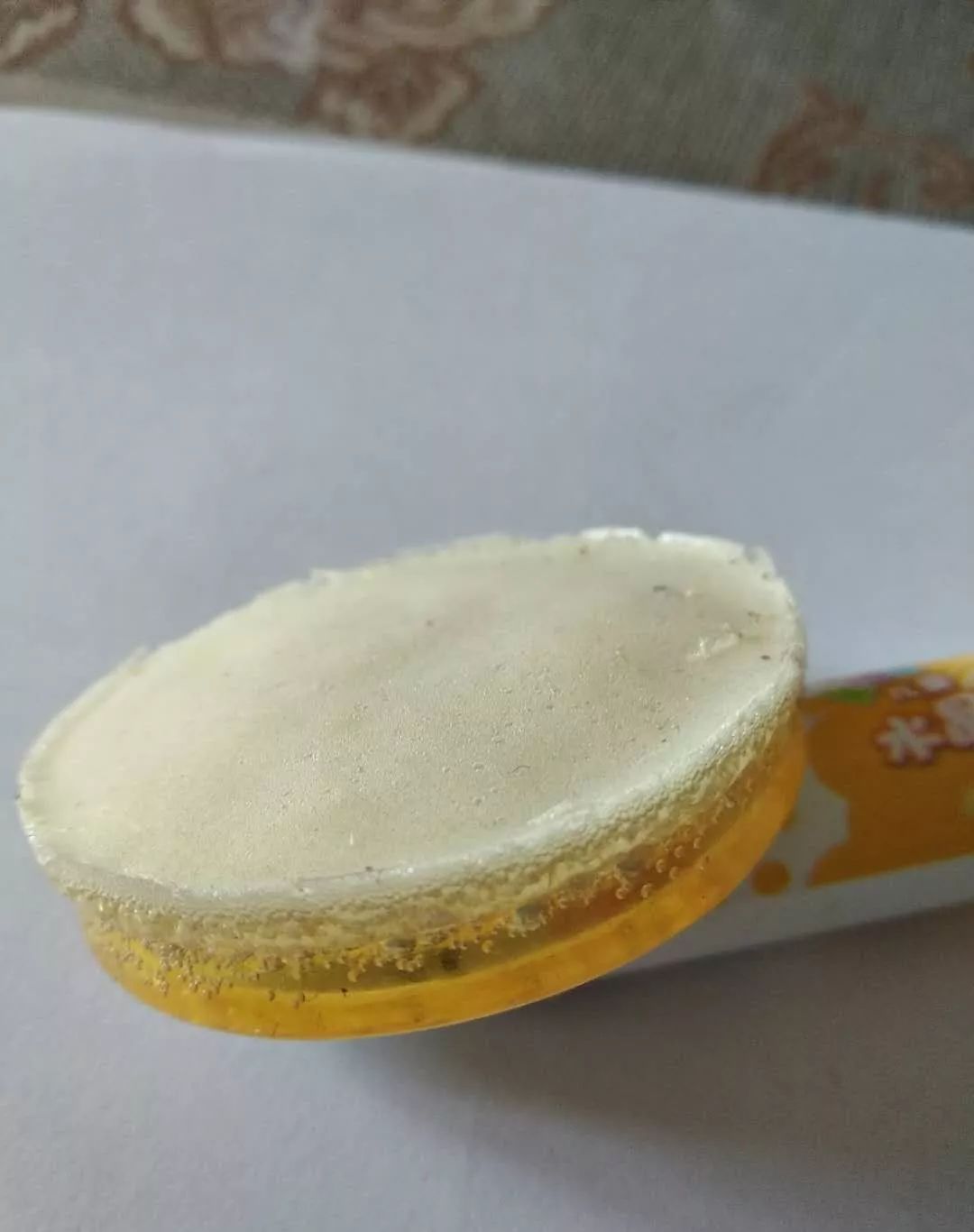

CG-P105固化后正面
（与空气接触）

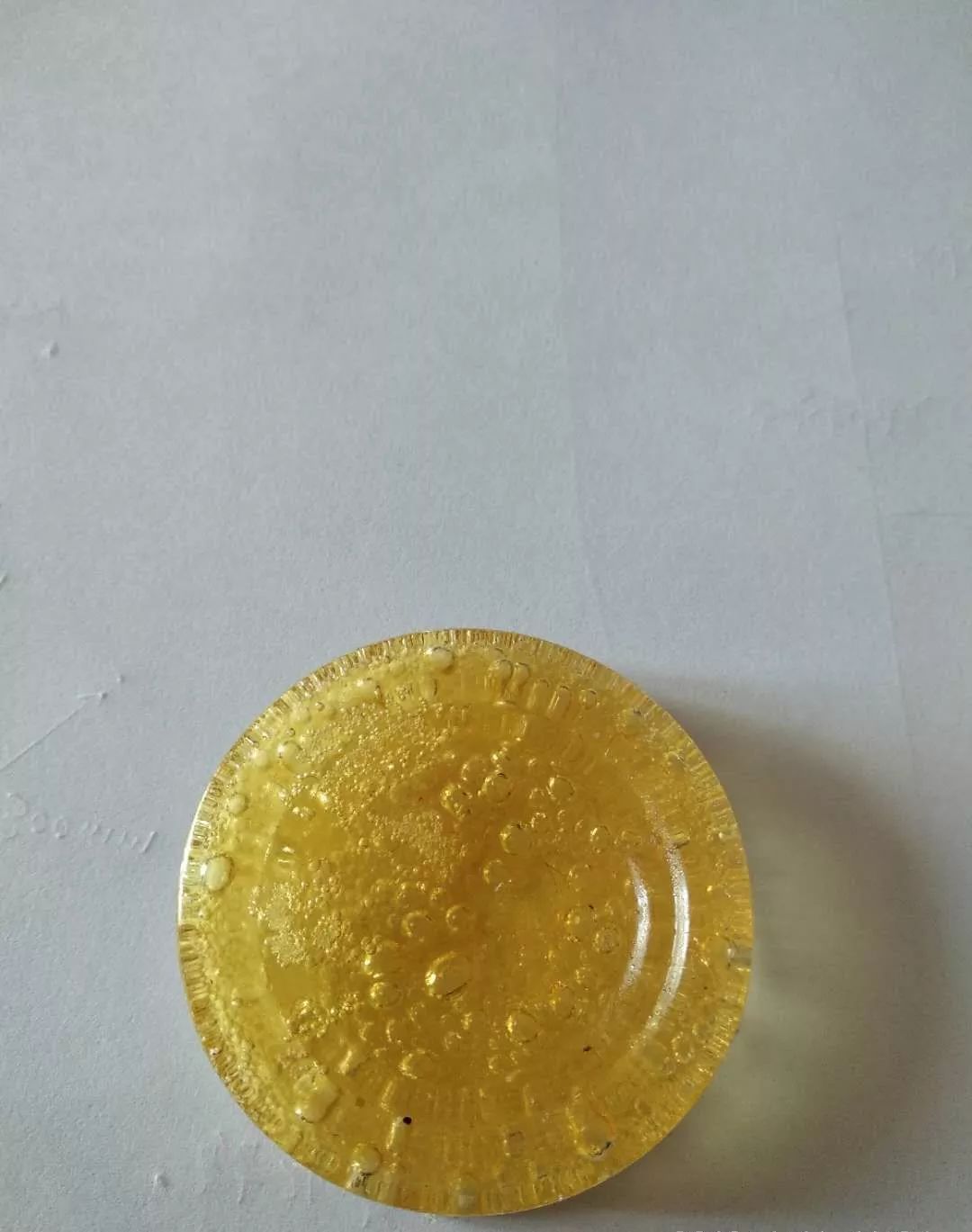

CG-P105固化后背面
（不与空气接触）
CG-P105固化后
CG-P105灌注
CG-P105 遇水发泡
不遇水自固化密实
第二次灌注 ，填充第一次发泡部分 ，自固化密实
CG-P105遇水发泡 ，不遇水自固化密实。遇水发泡后 ，泡棉较软 ，内部空腔结构多 ，空腔壁薄。第二次灌浆将空腔结构所有填充 ，实现灌浆类在裂痕内不接触水的全笼罩 ，所有自固化密实。
第二次灌浆的时间宜在第一次灌浆后15-20分钟后举行。若是第一次灌浆 ，裂痕内部没有水 ，没有在外貌发泡 ，则不需要举行第二次灌浆。
现场取样 ，在塑料杯中固化。由于外貌和空气接触 ，空气中湿度较大 ，在表层形成了发泡；在不接触空气的背面 ，形成了自密实固化。
取出灌浆针头 ，封堵洞口

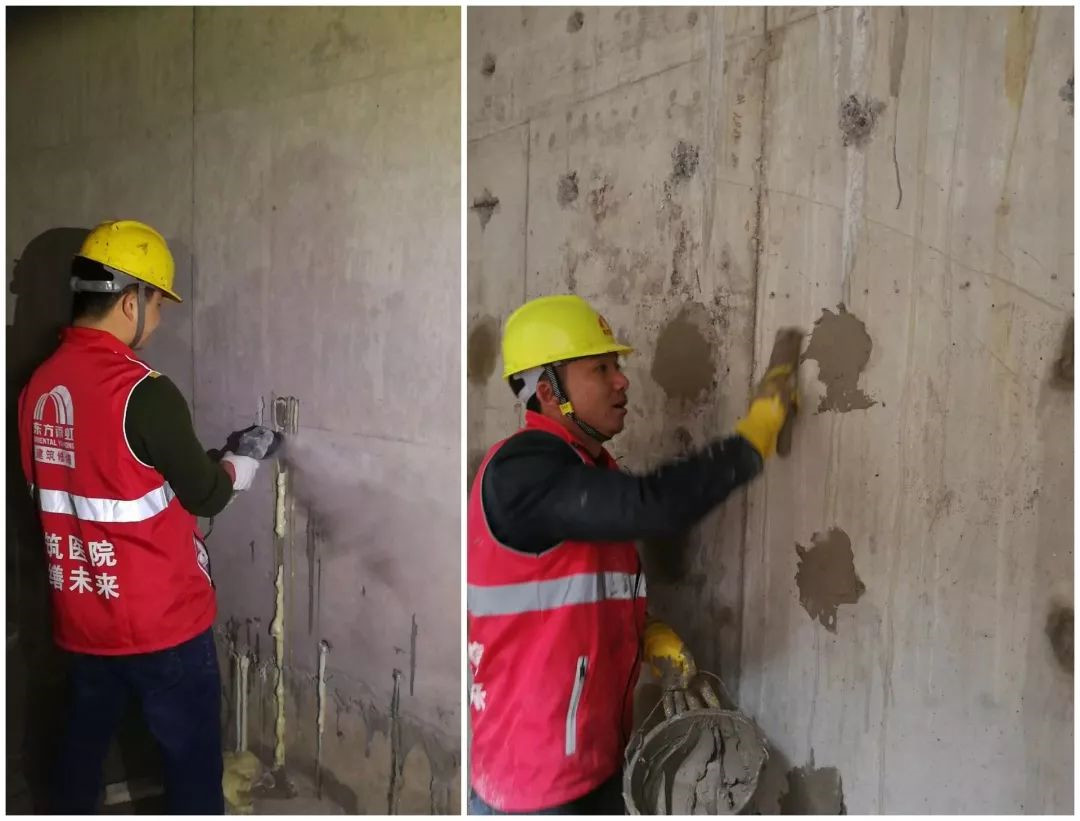

取灌浆针头、封堵洞口作业
灌浆针头需要取出 ，用堵漏2#举行孔洞封堵。灌浆针头为铝制品。若是残留在墙体内部 ，由于其和混凝土的热胀冷缩系数差别 ，未来容易在针头针头周边由于温度应力形成裂痕。
沿缝外貌凿V型槽 ，剔除混凝土外貌松散部位

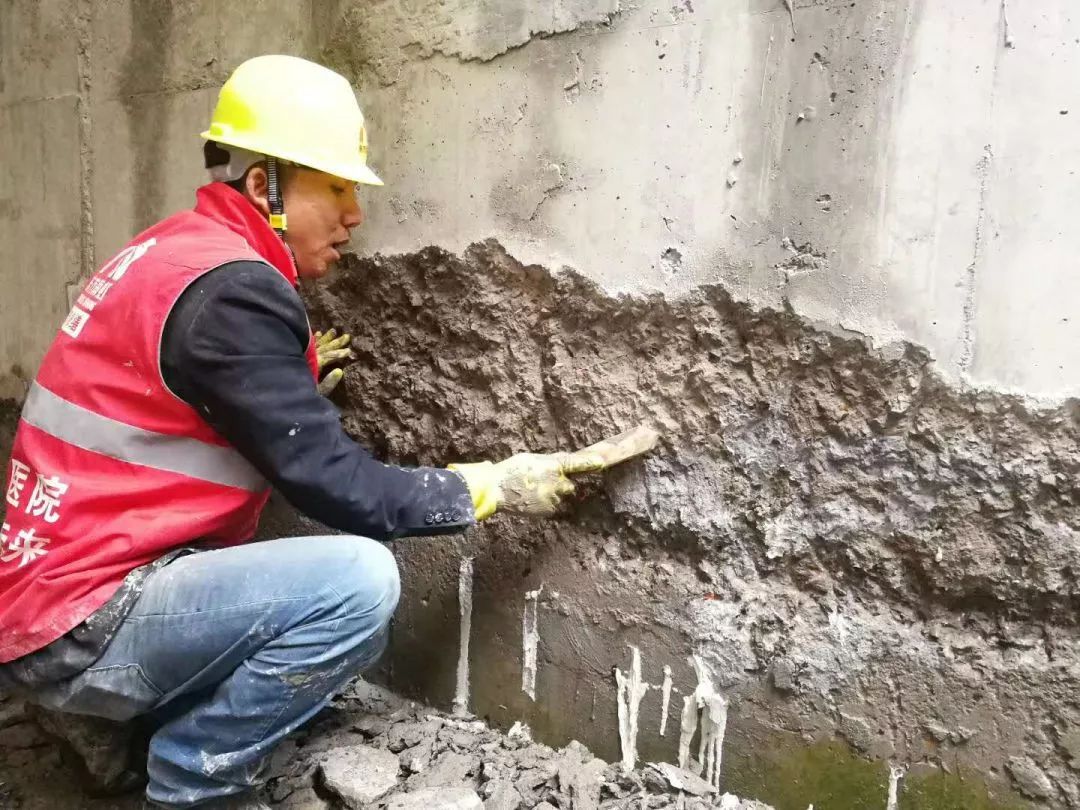

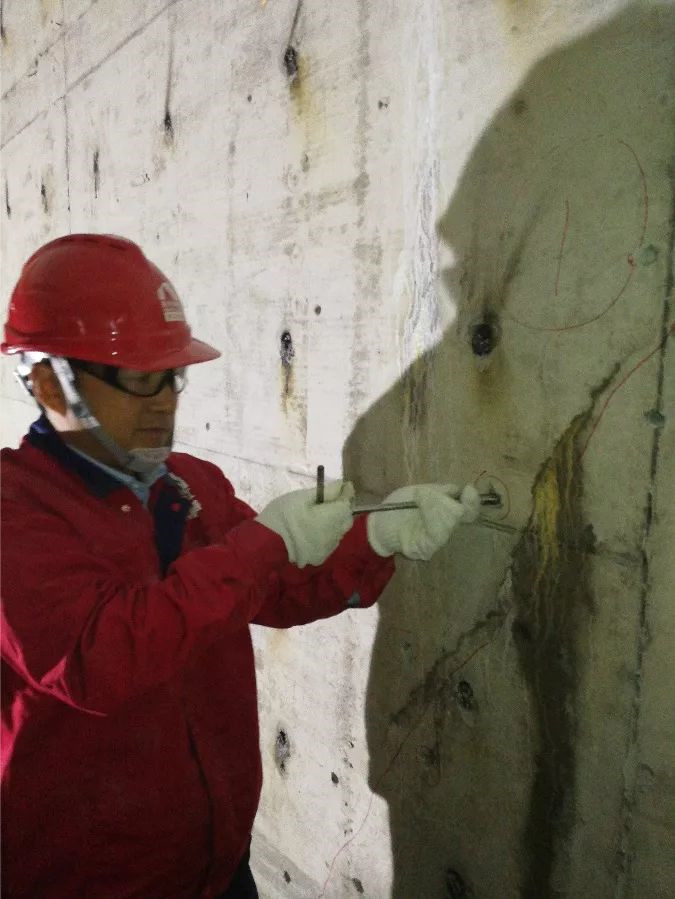

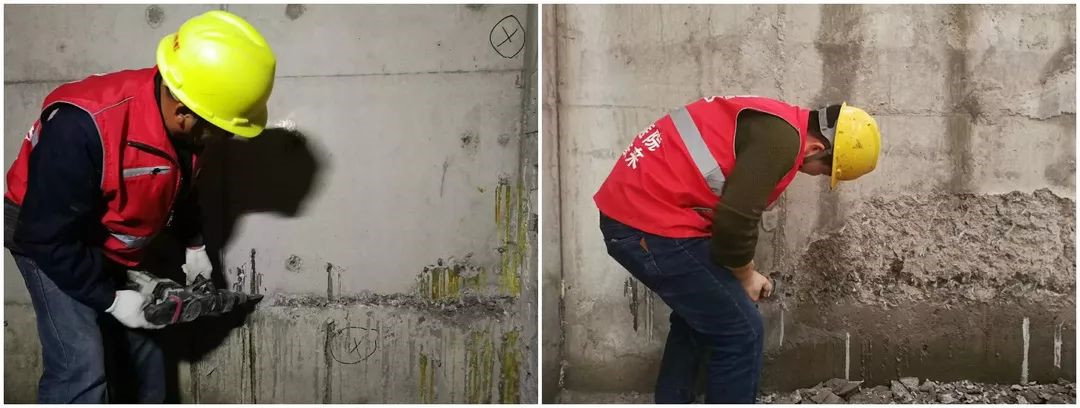

凿槽、剔除作业
裂痕经由之前的多次维修容易在外貌形成松散结构 ，或者由于混凝土密实度较差 ，表层松散。需要沿缝外貌凿V型槽 ，深度3-4cm。剔除混凝土外貌松散结构。
钢丝刷整理浮灰 ，松散部位

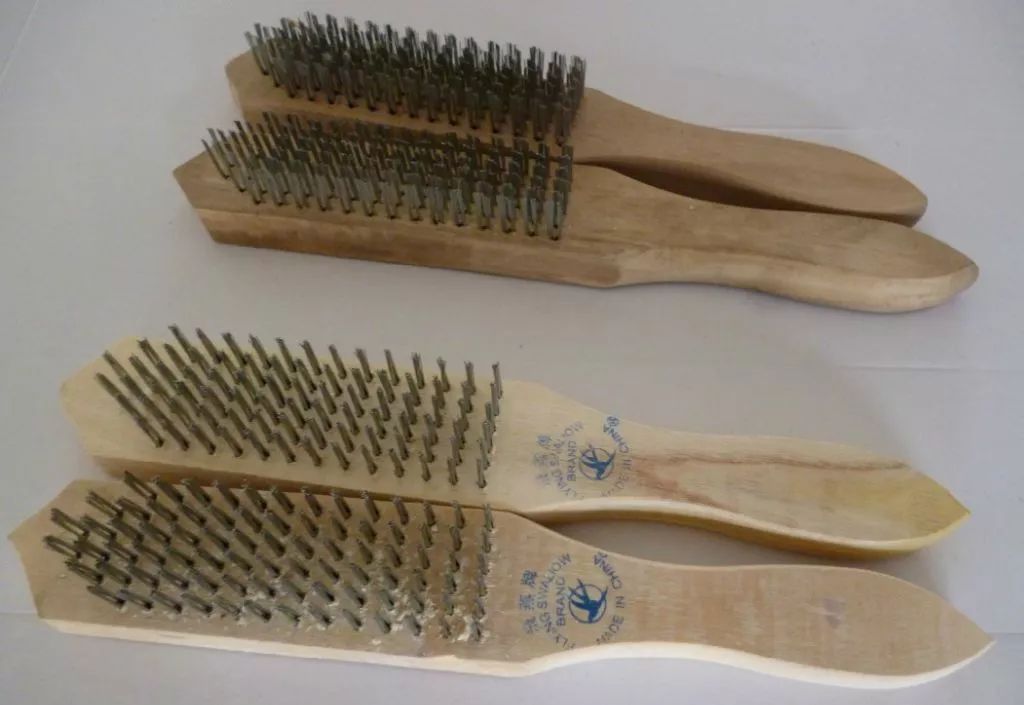

钢丝刷
刷、剔出作业
由于凿槽、剔除作业 ，混凝土表层可能有松动 ，需要用钢丝刷整理。
V型槽填充堵漏2# ，扫除部位用抗渗1#背防

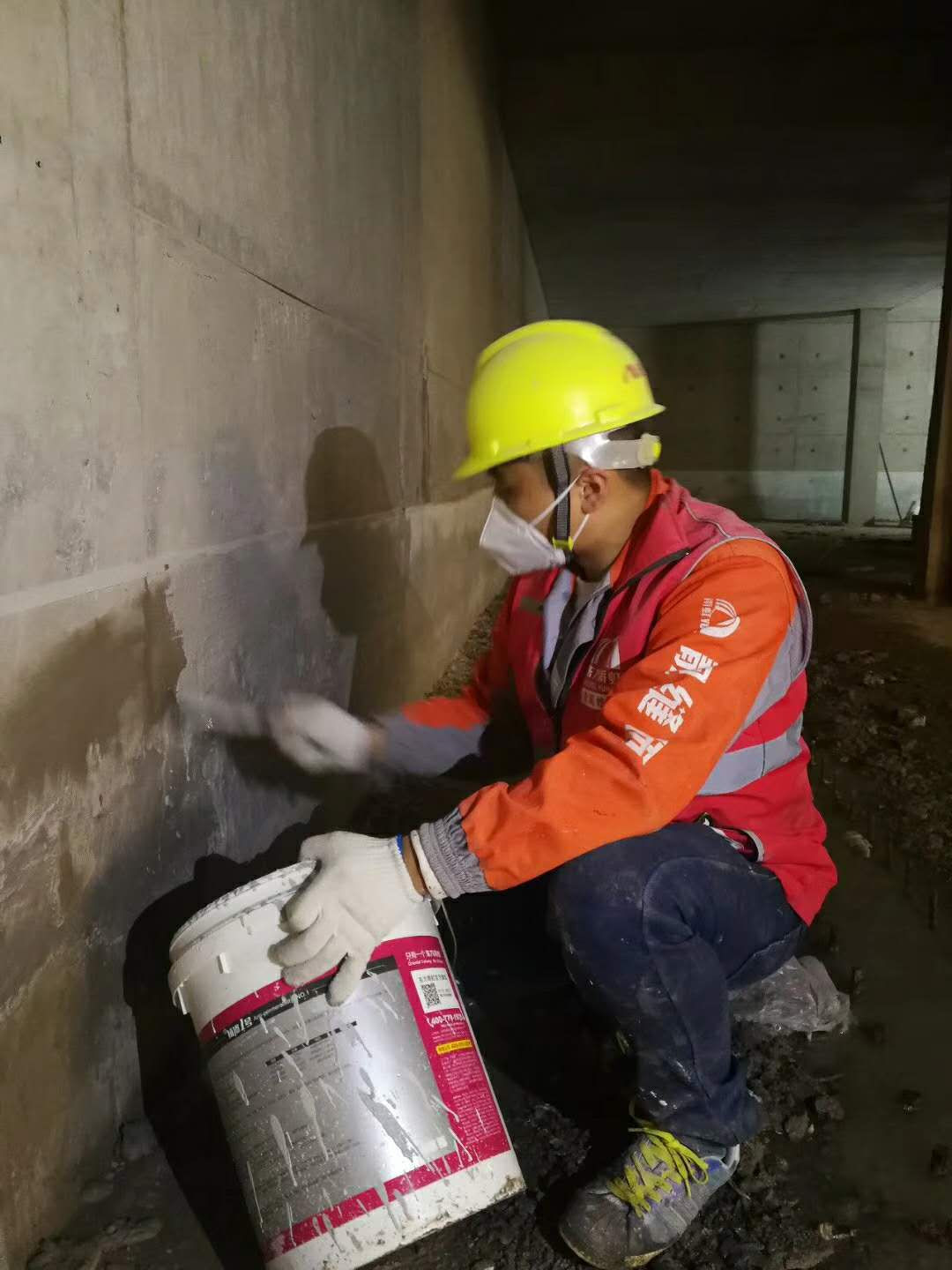

背防作业
接纳凝聚时间较长的堵漏2#举行封堵作业。阻止由于凝聚速度过快 ，造成裂痕的爆发。扫除部位用抗渗1#做整体背防 ，恢复混凝土的设计强度。
打磨平整
施工完成后的作业面
背防作业之后 ，待抗渗1#完全起强度后 ，需要打磨作业 ，恢复外貌的平整度 ，为后续的饰面处置惩罚做好准备。
扫描关注
东方永利304官网唯一官方微信
随时相识最新资讯
扫描阅读
东方永利304官网唯一电子月刊
